Come funziona una giunzione con raccordi Super Speedfit
Per realizzare una giunzione, il tubo viene semplicemente inserito nel raccordo: la pinzetta brevettata John Guest trattiene saldamente il tubo nella sede senza deformarlo e ridurre la portata.
Tagliare la parte del tubo da inserire nel raccordo.
– Assicurarsi di utilizzare un tubo pulito senza alcun materiale estraneo o crepe
– L’inserimento del tubo richiede una forza moderata. Non graffiare o danneggiare il tubo nell’operazione, potrebbe essere
causa di perdite d’acqua.
– Tirare leggermente il tubo per verificare che sia stato inserito in maniera corretta
– Assicurarsi che il sistema non sia sotto pressione
– Tirare indietro il colleto del raccordo e scollegare il tubo

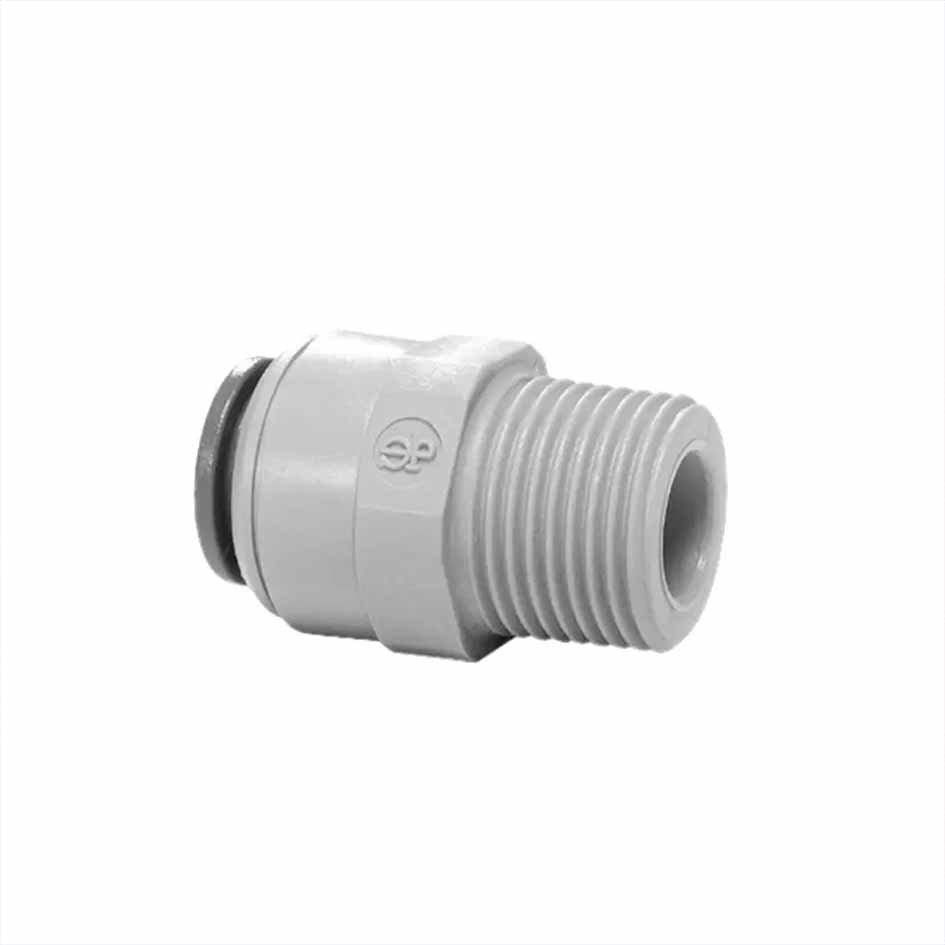

pezzi disponibili:
PI010801S Terminale diritto filetto maschio BSPT 1/4″ – 1/8″
PI010802S Terminale diritto filetto maschio BSPT 1/4″ – 1/4″
PM010801S Terminale diritto filetto maschio BSPT 5/16″ – 1/8″
PM010802S Terminale diritto filetto maschio BSPT 5/16″ – 1/4″
PM010803S Terminale diritto filetto maschio BSPT 5/16″ – 3/8″
PI011202S Terminale diritto filetto maschio BSPT 3/8″ – 1/4″
PI011203S Terminale diritto filetto maschio BSPT 3/8″ – 3/8″
PI011603S Terminale diritto filetto maschio BSPT 1/2″ – 3/8″
PI011604S Terminale diritto filetto maschio BSPT 1/2″ – 1/2″
